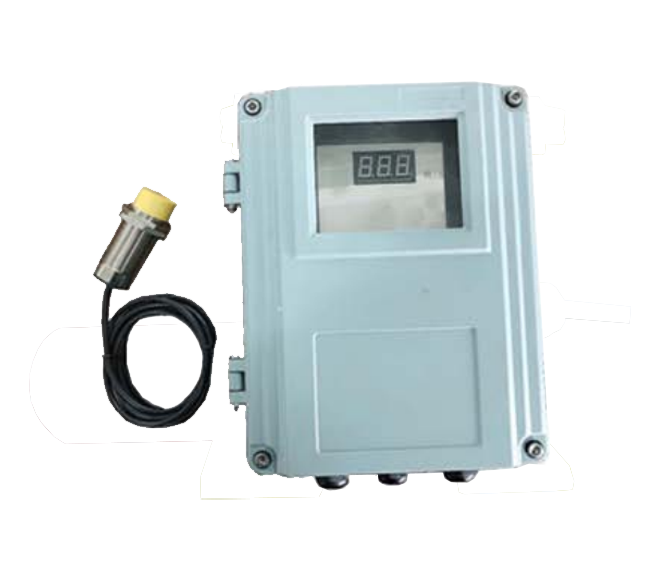

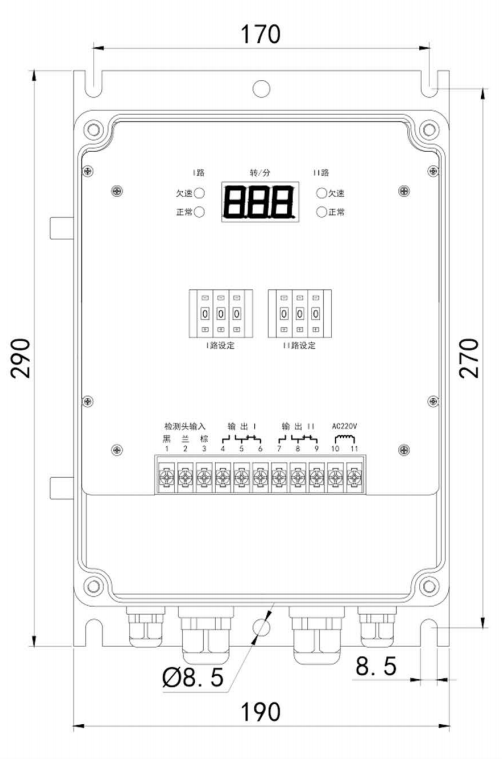

概述　　本品适用于检测带式输送机在运行中出现的胶带与主滚筒之间的打滑，防止打滑所造成的恶性事故，该产品还适用于多条胶带机联锁或停机。本产品由传感头和控制箱组成，控制箱内由电路板、面板、显示器、微触开关及接线端子组成。安装说明　　本产品的控制箱应安装在胶带机机架上或距监测头较近的墙壁上（不能大于100米）。传感头安装在胶带机下皮带上面且皮带运行比较平稳处。传感头安装分接触式和非接触式。技术指标　　检测带速范围：0~999转/分　　整机消耗功率：10W　　工作电压：AC220V50HZ　　接点容量：24~380VAC/DC电流1A　　输输出方式：有两路检测回路，每路有一组转换接点输出。　　传感器与控制箱距离不大于100米。工作原理　　本产品在工作过程中，刚接通电源时，延时10秒工作指示灯1和2均绿灯亮继电器吸合，延时10秒之后达不到设定转速时红灯亮继电器断开，如果速度达到设定转速时绿灯保持亮继电器一直吸合，通过两路光电传感器检测带速信号，然后输入控制箱内，经微电脑（CPU)显示并计算得出实际的转速送显示器，同时与预置转速进行比较，当转速低于设定值，控制器显示转速，并使相对应的继电器发出信号，同时对应的指示灯（红色）亮，说明皮带打滑；　　反之，当实际带速高于设定值时，控制器进入正常工作，对应指示灯（绿色）亮。继电器释放。两路输入，输出为相互独立工作。外形尺寸及面板设置　　控制器上电时，进入正常工作状态。按下+闪动位上移一位，移动过程为循环移位，修改值为0→9循环加。按下-闪动位下移一位，移动过程为循环移位，修改值为9→0循环减。　　此值被微电脑记忆，同时进入另一路设定值的修改。（设备供电应与皮带机同步。设备得电后10秒内如检测不到一个信号示为打滑，反之检测到一个信号进入正常启动程序自适应。　　当带速大于设定值时进入正常工作状态。如须长期带电，应在皮带启动时在程控室屏蔽设备触点。）I路设定和II路设定上的数值为设定好的转速.维护和保养　　1.为保证检测器的可靠工作，检测器在接电时控制器只显示转速，不作任何处理，当皮带运行到正常转速时开始工作既延时工作，所以不要接电后就检测。　　2.检测器内部检测及控制线路全部采用集成电路，从而大大提高了检测器的检测精度及可靠性，但是在使用中必须在技术参数内工作。　　3.要定期检查传感头的安装螺丝钉，不得有松动现象。　　4.传感头与控制箱的连接要可靠。　　5.检测器在使用中如果出现故障，不要擅自打开，及时与厂家联系协商解决。安装示意图
