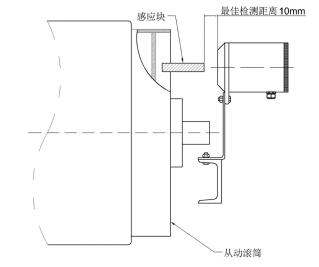

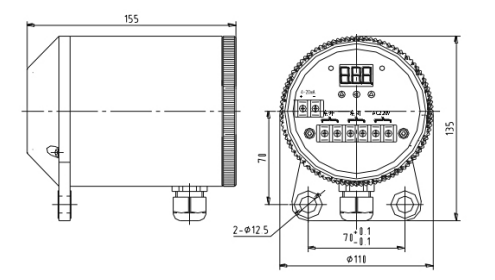

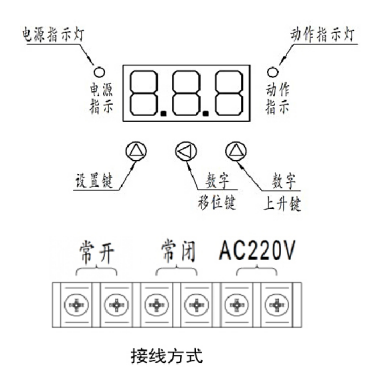

用途　　JDH-F2型（非接触式）打滑检测装置，是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。无运动部件、无磨损、安全寿命长、一体化结构，集中的控制装置，设定或故障检修简单，外壳采用防水、防尘的设计，两螺栓固定壳体，可直接安装在恶劣环境中使用。主要技术参数及性能　　电源电压：AC220V                检测范围：0.5m/s～9.99m/s　　脉    冲：0～120Hz              转    速：0～999转/分　　开机延时：10s                   开关与目标距离：10～20mm　　开关数量：2组常开 2组常闭      触点容量：24～380V  AC/DC　　电    流：5A                    防护等级：IP65外形尺寸安装示意设置说明　　　1.当电源接头时，继电器吸合，延时约10秒，绿灯亮，红灯和黄灯不亮；数码管显示的是每分钟的转数（各数字不闪烁）；　　2.“输出一”打滑速度设置：按“设置键△”出现数码管显示为“0000”且个位闪烁，通过“键△”和“键△”输入9456；再按设置键，数码管显示为打滑速度且个位闪烁，通过“键△”和“键△”可修改打滑速度，再按“键△”打滑速度设置完毕；　　3.“输出二”打滑速度设置：按“设置键△”出现数码管显示为“0000”且个位闪烁，通过“键△”和“键△”输入9789；再按设置键，数码管显示为打滑速度且个位闪烁，通过“键△”和“键△”可修改打滑速度，再按“键△”第二组打滑速度设置完毕；　　4.开机延时时间设置：按“设置键△”出现数码管显示为“0000”，通过键△”和“键△”输入4444，再按设置键，数码管显示,4444，通过“键△”和“键△”将4444修改为0244（0244为10秒，0488为20秒，以此类推）再按设置键△。此时，再断电重启，延时时间才能存入，延时时间设置完毕。（出厂时间延时为10秒）　　5.设备的转数高于设置的打滑速度时，继电器不动作；转数低于设置的打滑速度时，打滑后继电器吸合；一般打滑速度的设置为低于机器正常转数的20%～30%。　　6.每次参数设置好后，一定要把电源关断，再重启电源，这样设置的数据才能存入设备中。面板及接线
