产品介绍

概述

  地址码功能两级跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔,现场控制电缆可直接接入接线腔,杜绝电缆接头受潮、虚连造成的故障。

结构特点

  • 轻跑偏、重跑偏两级动作方式

  • 本开关壳体采用铝合金精密压铸

  • 高强度加型壳体

  • 自带防水接线腔

  • 外壳防护等级高,密封性好,防尘,防水,防凝露

  • 触点容量大,动作灵敏、可靠

主要参数

  • 环境温度-40-+50℃

  • 相对湿度0-95%

  • 大气压力 80-110KPa

  • 触点方式及数量2×SPDT单刀双挪

  • 负载电流 AC380V 5A,DC24V 5A

  • 电气寿命>10万次

  • 动作力 75-100N

  • 第 一动作角度I:12°II:10°III:20°

  • 第二动作角度I:30°II:45°III:35°

  • 极限角度75°

  • 复位方式自动复位

  • 防护等级IP65

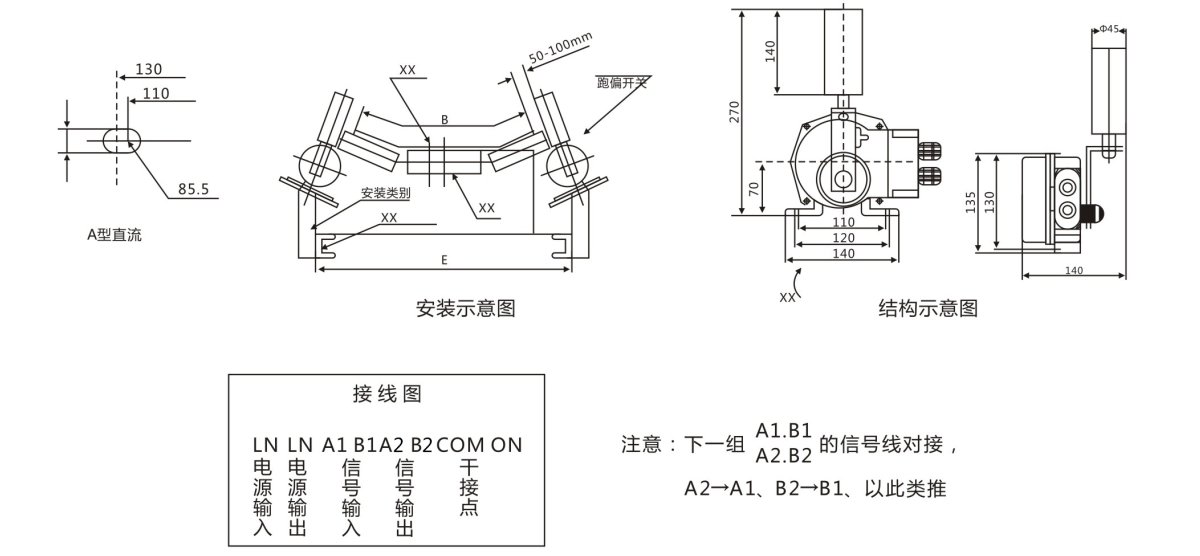

工作原理及安装示意图

  当运行中的胶带发生跑偏时,胶带边缘带支辊旋转并挤压立辊使之倾斜,若立辊倾斜大于一级动作角度时,立即发出一组开关信号,如立辊继续倾斜大于二级动作角度时,则输出另一组开关信号,两组开关信号可分别用于告警或停机,胶带机恢复正常运行后,立辊自动复位。

  将跑偏开光固定在支架加上,然后焊接在胶带机架上:立辊轴线与胶带平面相垂直,立辊与胶带边缘距离为L=50 100mm;胶带位于立下端1/3处;每50M胶带可安装跑偏开关一对。
