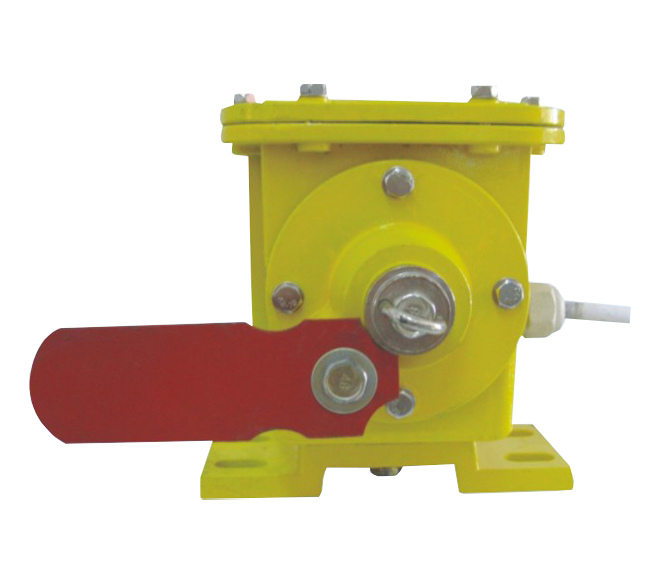

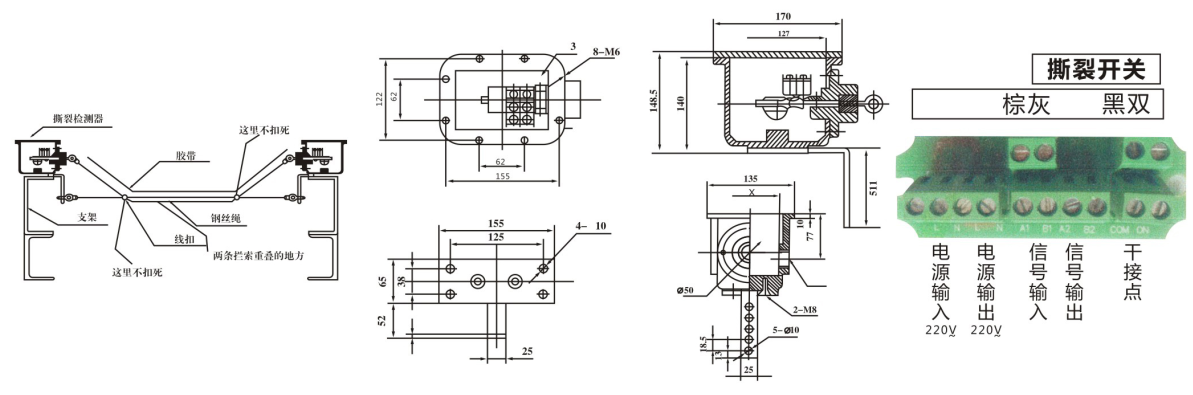

概述　　本机用于皮带出现撕裂、戳破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关闭输送机电源。工作原理　　纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，检测器可在眼带出现撕裂、断裂，重要或尖锐物体划破皮带时，撕裂检测器能给监视人员提供报警信号或关闭输送机。撕裂检测器成对安装在传送带两侧，由两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 久固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢丝绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来、扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出警报信号或停机信号。事故处理完毕后将弹簧球从新装入底座，撕裂开关消除警报信号。简便，有效的为输送皮带可能出现的损坏提供可靠及稳定的报警，停机保护，检测器尽管原理简单，但是起了相当重要的作用，坚固的壳体。重载结构，简单的安装方式，使得检测器的任何恶劣坏境下工作。特点　　结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需0.9KG即可触发开关与进口产品安装尺寸一致。安装与使用　　撕裂开关设置在受料段胶带下缓冲托辊之间。　　1.按图所示安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高、若高度不够可在支架下加上垫铁或槽钢，测好高度后在把支架与支座焊牢。　　2.挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开关支架中间的圆孔待用。　　3.安装好二只撕裂开关和挂两条拦索。再加30度弯角处把两条拦索扣在一起、但不能扣死。　　4.收紧双方支架中间孔内的拦索然后扣死待用。　　5.测试拦索的松紧：一般作用在0.9Kg即可触发开关为宜。　　6.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。技术参数环境温度：-30℃-+50℃环境温度：不大于85%触点数量：AC380V/3A220V5A复位方式：手动复位动作力：0.9Kg触点数量：常开：1、常闭：1重量：4Kg行程：10mm可靠性：>10次内部采用进口元件防护等级：IP65接线方式　　本机出厂时已配长度为2.0米电缆线，接线方式参照标牌所标线色。
