在线询价用途

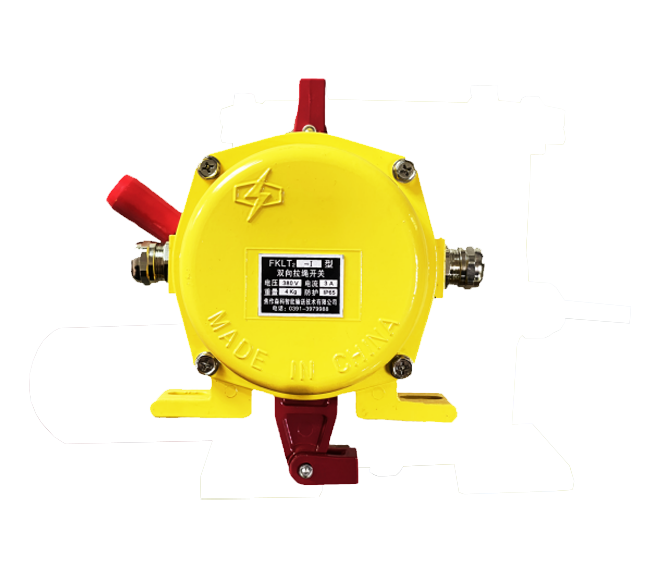

FKLT2型双向拉绳开关是用于胶带运输机现场紧急停机的一种保护装置,当紧急事故发生时,在现场任意处拉动拉绳开关,可发出停机信号。
型号及含义

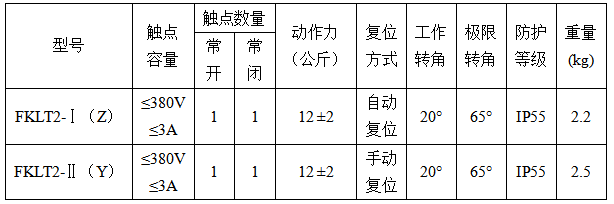

主要技术指标及参数
安装方法
(一)安装
1、确定安装位置:双向拉绳开关应安装在人行道一侧,沿线布置,每台拉绳开关之间的距离40米为宜。

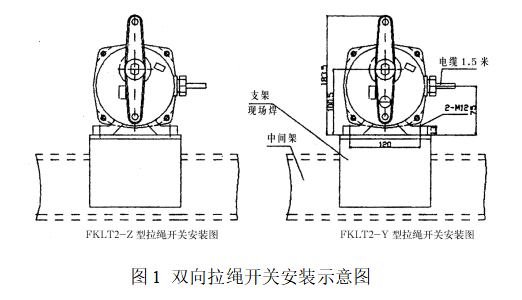

2、参照图1将支架现场焊接在胶带机的中间架上,再用M12 ×30的螺栓将拉绳开关固定在支架上。
3、将托环现场焊接在胶带机的中间架上,每隔3米左右装一个,以防拉绳下垂。
4、将双向拉绳穿进托架的环内,绳的一端穿进转臂一端的拉环孔内,然后用扎头固定。绳的松紧程度要适当,保证开关能自由复位。对有坡度的胶带机应适当缩短绳索的长度。

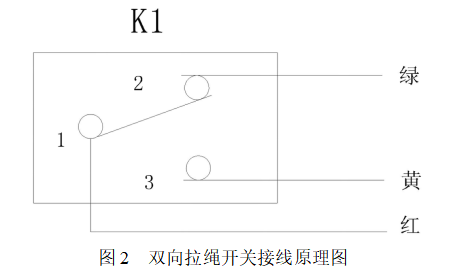

(二)接线方法
本双向拉绳开关采用三点式信号开关,引出三芯橡套电缆线,其中:
1、2(红、绿)为常闭接点; 1、3(红、黄)为常开接点
订货须知
1、请注明开关型号、名称、数量、供货期。
2、我厂备有安装支架和托环、绳卡、调整螺丝、覆塑钢丝绳,用户请另行订购。
