产品介绍

用途

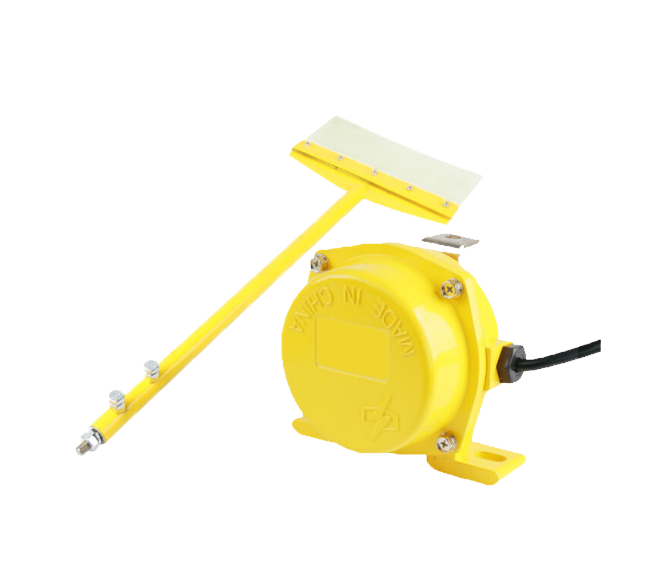

  LL-系列料流检测装置是作为胶带运输机运送物料时,用来检测物料装载程度或状态的一种检测装置。

型号含义

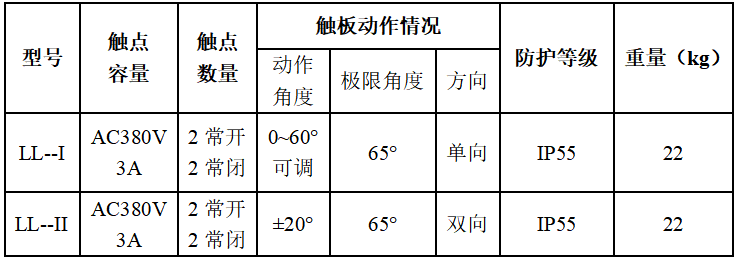

主要技术参数及性能

  LL--I型料流检测装置为门式结构,带有触板,能够检测出运载物料时轻载、满载、两种状态,当胶带运行时,所载物料便推动触板向前摆动。当触板偏转角大于12°时,输出轻载信号;当偏转角大于35°时,输出满载信号。image

  LL--II型料流检测装置为门式结构,双向检测,能够检测出轻载及满载二种状态,当触板偏转角小于12°时为轻载,大于35°时,输出满载信号。

安装及接线

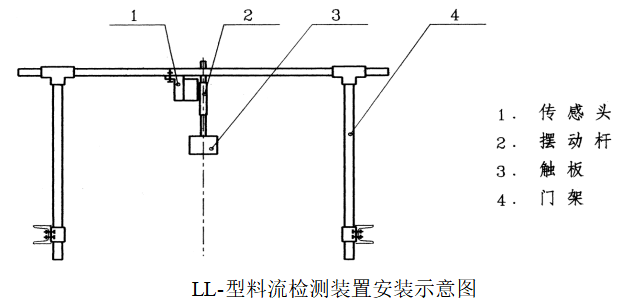

  (一)安装

  LL-型料流检测装置由传感器和门架组成,安装时,

  1、先将门架固定在胶带机中间架上,然后将传感器安装在门架横梁上。

  2、根据物料的装载高度,调整门架立柱高度及传感器摆杆长度(摆杆长度为可调),确定传感器触板距离胶带的初始位置。

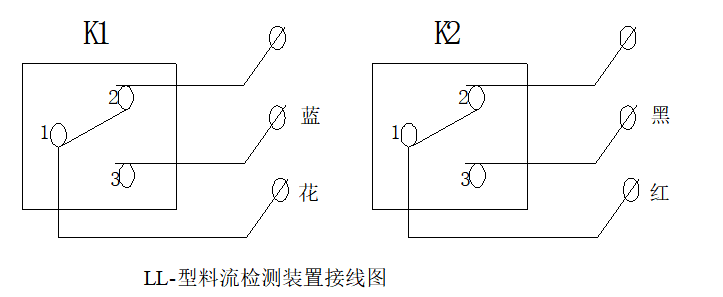

  (二)接线

  LL-型用户可根据图示导线颜色接线:

  花、蓝为一级轻载常开接点;红、黑为二级满载常开接点;

  (注:出厂时提供常开接线,用户可自选常闭。)


订货须知

  1、注明名称、型号、数量;

  2、注明带宽规格。
